Димовидалення 2x ø 80

Призначення: Класичні турбокотли
Моделі котлів: THERM 14, 20, 23, 28, 32 T, 43, 50 FT.A

Макс. довжина каналу котлів у виконанні «TURBO» (м)

Модель котла Г, В
THERM PRO 14 TX.A, TXZ.A, TKX.A 2 x 10
THERM 14, 10/18, 12/18, 14/18 TCLN.A 16 *
THERM 20 TLX.A, TCX.A, TLXZ.A, TLXZ.A 5, TLXZE.A 5 2 x 10
THERM 23, 28, 32, 16/23, 18/23 TCLN 20 *
THERM 28 TLX.A, TCX.A, TLXZ.A, TLXZ.A 5, TLXZ10.A, TLXZE 5.A 2 x 10
THERM DUO 43, 50 FT.A 2 x 3
Система димовидалення: Г - горизонтальнаВ - вертикальна
Скорочення макс. довжини при застосуванні коліна: 90° = 0,75 м; 45° = 0,50 м
* макс. дл. 1 труби 10 м!

Приклади встановлення систем димовидалення 2x ø 80 (всмоктування / вихлоп)

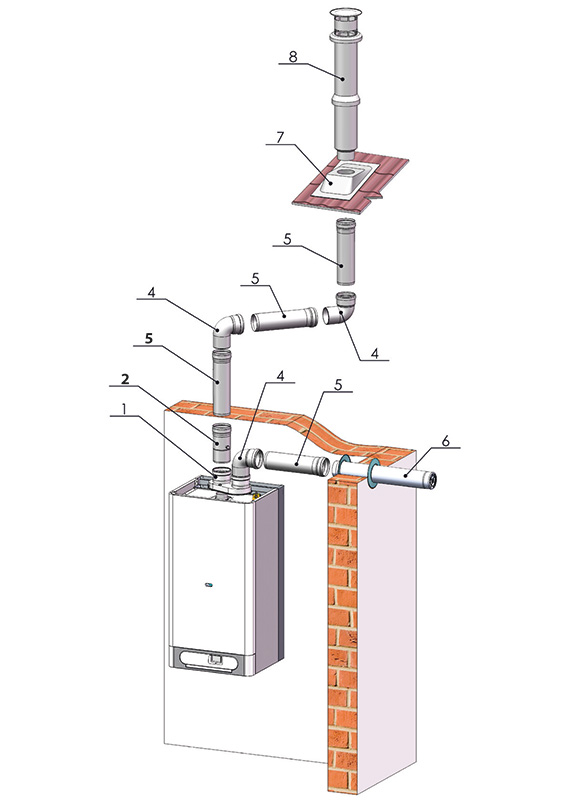

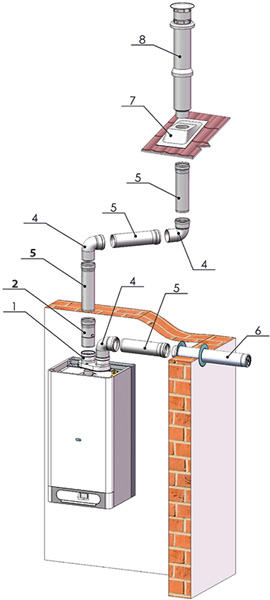

Горизонтальне всмоктування і вертикальне димовидалення

  Назва деталі Артикул №
1 Розподільник з ø 60/100 на 2x ø 80, поз. місця 22098
2 Ніпель для відведення конд. ø 80, вертикальний 23691
3 Ніпель для відведення конд. ø 80, горизонтальний 22197
4 Коліно ø 80, 90° 22096
5 Труба подовження ø 80 - 0,5 m
Труба подовження ø 80 - 1,0 m
21991
21990
6 Всмоктувальна труба ø 80, 1 м 22101
7 Прохідний ізолятор для даху похилий, отвір ø 125 мм 28014
8 Вихлопна труба вертикальна ø 80 (зовнішній ø 125 мм) 21303
9 Коліно ø 80, 45° 22095
10 Труба вихлопна ø 80, 1 м 22100
11 Наконечник на вихлоп ø 80 28167


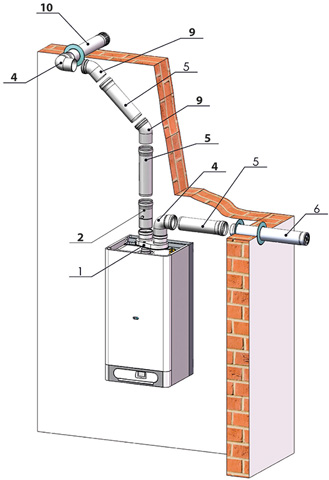

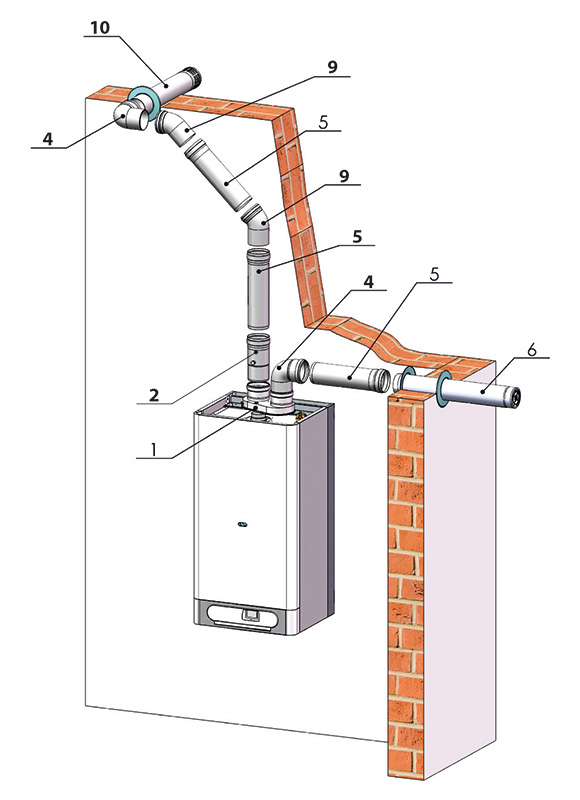

Горизонтальне всмоктування та димовидалення

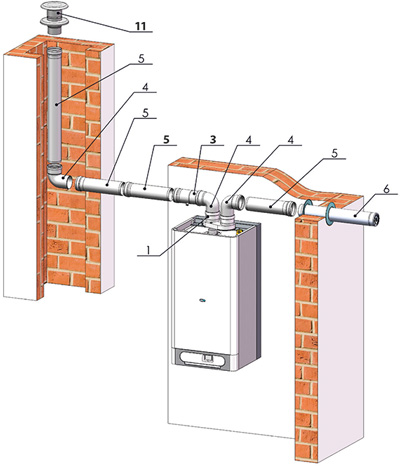

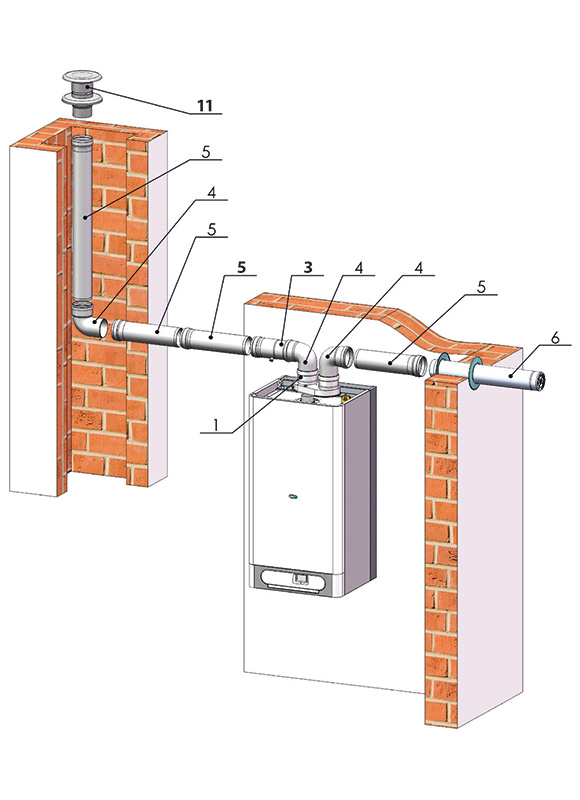

Горизонтальне всмоктування і вертикальне димовидалення
