Димовидалення ø 60/100

Призначення: Класичні турбокотли
Моделі котлів: THERM 14, 20, 23, 28, 32 T

Макс. довжина каналу котлів у виконанні «TURBO» (м)

Модель котла Г В
THERM PRO 14 TX.A, TXZ.A, TKX.A 3 2,7
THERM 14, 10/18, 12/18, 14/18 TCLN.A 3 3
THERM 20 TLX.A, TCX.A, TLXZ.A, TLXZ.A 5, TLXZE.A 5 3 2,7
THERM 23, 28, 32 , 16/23, 18/23 TCLN.A 3 3
THERM 28 TLX.A, TCX.A, TLXZ.A, TLXZ.A 5, TLXZ10.A, TLXZE 5.A 3 2,7
Система димовидалення: Г - горизонтальнаВ - вертикальна
Скорочення макс. довжини при застосуванні коліна: 90° = 0,75 м; 45° = 0,50 м

У вас є питання? Вам потрібний монтаж?
  • Turbo_60-100_horizontal_big.jpg
  • Turbo_60-100_vertikal_big.jpg

Приклади встановлення систем димовидалення ø 60/100

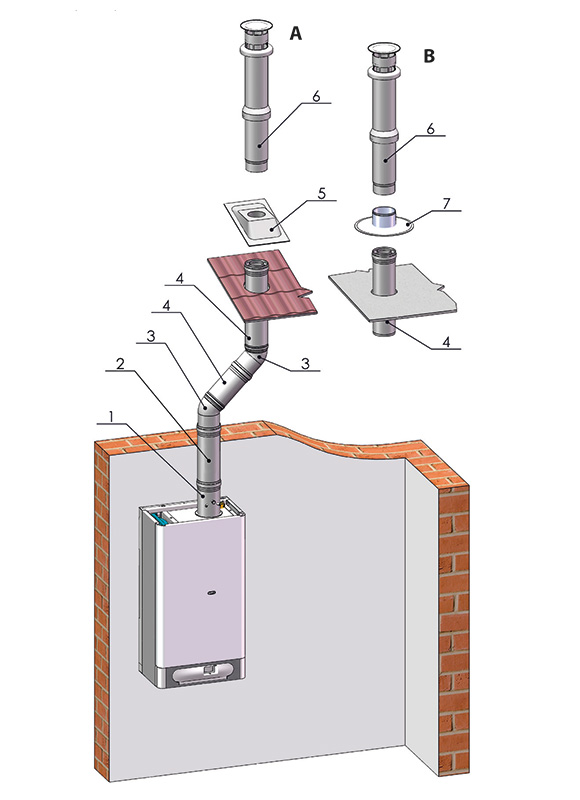

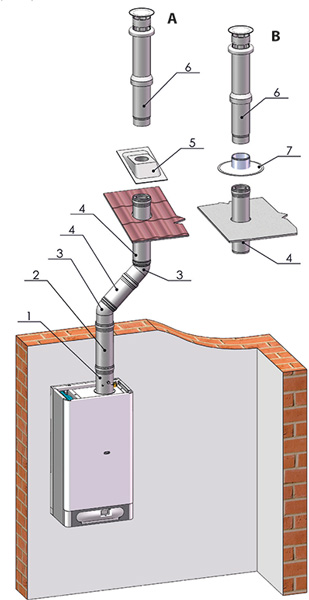

Вертикальна система димовидалення

A - встановлення на похилому даху

B - встановлення на плоскому даху

  Назва деталі Артикул №
1 Фланець ø 60/100, вим. місця 28224
2 Ніпель для відведення конд. ø 60/100, вертикальний 24663
3 Коліно коаксіальне ø 60/100, 45° 23139
4 Труба подовження ø 60/100 - 0,5 м
Труба подовження ø 60/100 - 1,0 м		 21888
27636
5 Прохідний ізолятор для даху похилий, отвір ø 125 мм 28014
6 Вихлопна труба вертикальна ø 60/100 20305
7 Прохідний ізолятор для даху рівний, отвір ø 125 мм 20363
8 Базовий комплект димовидалення коаксіальний ø 60/100, горизонтальний, змін. місця 26386
9 Ніпель для відведення конд. ø 60/100, горизонтальний 25429
  Коліно коаксіальне ø 60/100, 90° з фланцем, змін. місця 27486
  Коліно коаксіальне ø 60/100, 90° 22078
  Наконечник димовидалення ø 60/100, пластм. 23217

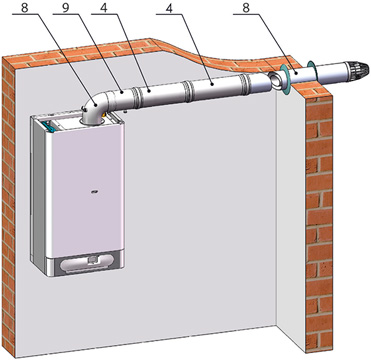

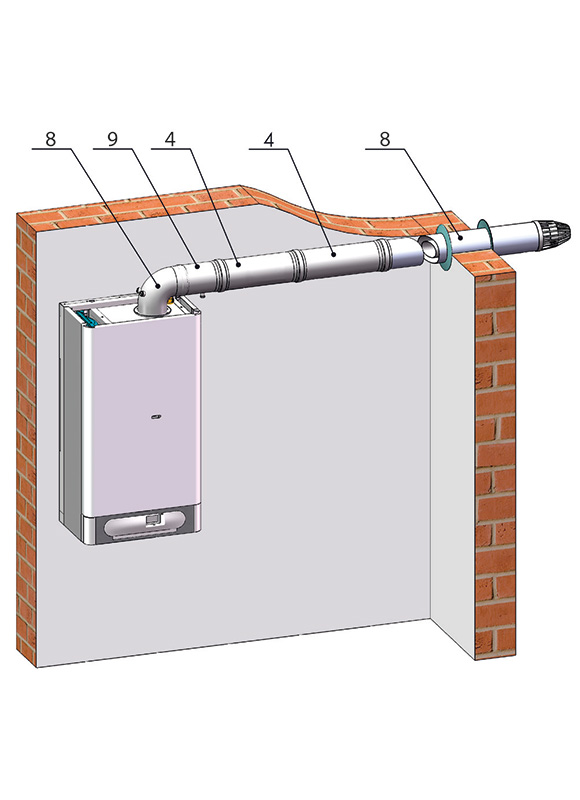

Горизонтальне димовидалення на фасад будівлі
