Димовидалення ø 110/160

Призначення: Конденсаційні котли
Моделі котлів: THERM 90, 120

Макс. довжина каналу відведення (м)

Модель котла Г В
THERM 90, 120 KD.A 9 8
Система димовидалення: Г - горизонтальнаВ - вертикальна
Скорочення макс. довжини при застосуванні коліна: 90° = 0,75 м; 45° = 0,50 м

У вас є питання? Вам потрібний монтаж?

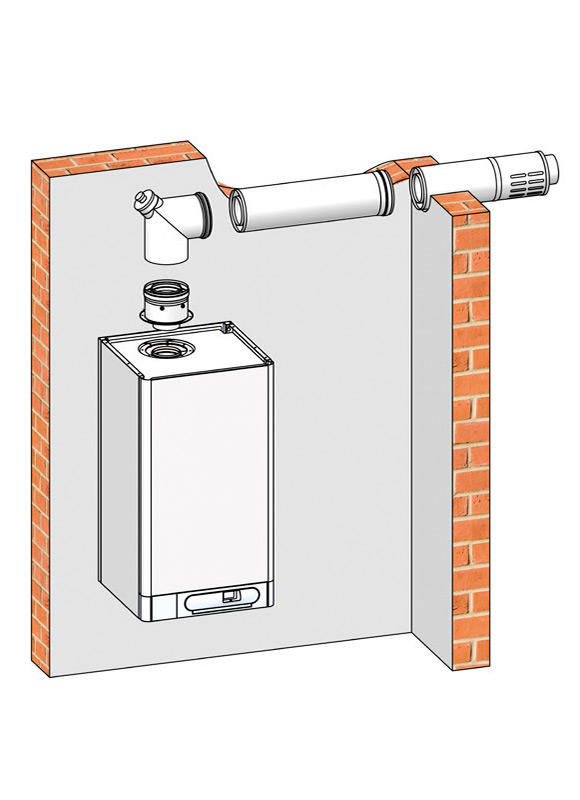

  • Odtahy-spalin-110-160_uvodni_big.jpg
  • Odtahy-spalin-110-160_do-komina_big.jpg

Приклади встановлення систем димовидалення ø 110/160

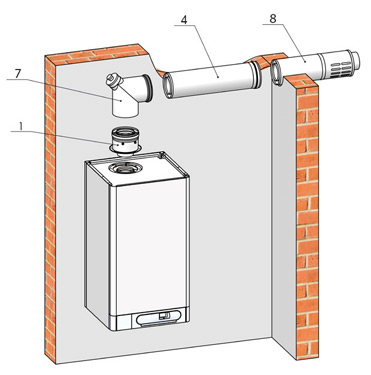

Горизонтальне димовидалення

  Назва деталі Артикул №
1 Фланець на котел 43707
2 Елемент контрольний T-образн. ø 110/160 мм з відведенням конденсату 43710
3 Коліно коаксіальне ø 110/160 мм, 45° 43701
4 Подовжувач коаксіальний ø 110/160 мм - 0,5 m
Подовжувач коаксіальний ø 110/160 мм - 1,0 m		 43713
43703
5 Прохідний ізолятор для даху 25-45° 43715
6 Димохід даховий вертикальний ø 110/160 мм 43714
7 Коліно ревізійне ø 110/160 мм, 87° 43709
8 Труба вихлопна ø 110/160 мм, через стіну 43706
  Елемент ø 110/160 мм із відведенням конденсату 43711
  Коліно коаксіальне ø 110/160 мм, 87° 43704

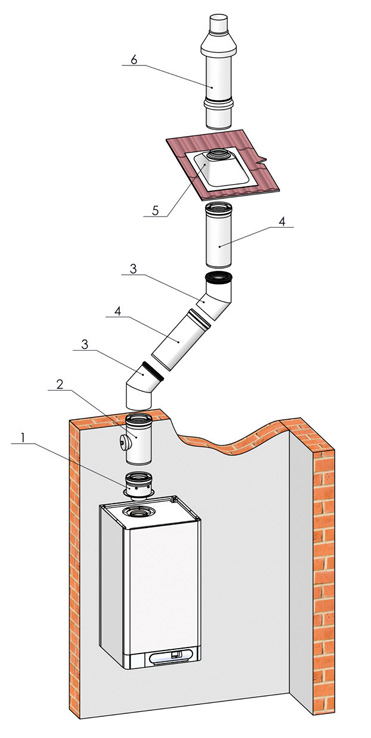

Вертикальна система димовидалення


THERM 90 KD.A

THERM 90 KD.A

Тип: настінний
Теплова потужність: 25,0 ÷ 95,0 кВт
Нагрівання ГВП: ні
