Димовидалення 2x ø 110

Призначення: Конденсаційні котли
Моделі котлів: THERM 90, 120

Макс. довжина каналу відведення (м)

Модель котла Г, В
THERM 90, 120 KD.A 10 + 10
Система димовидалення: Г - горизонтальнаВ - вертикальна
Скорочення макс. довжини при застосуванні коліна: 90° = 0,75 м; 45° = 0,50 м

У вас є питання? Вам потрібний монтаж?

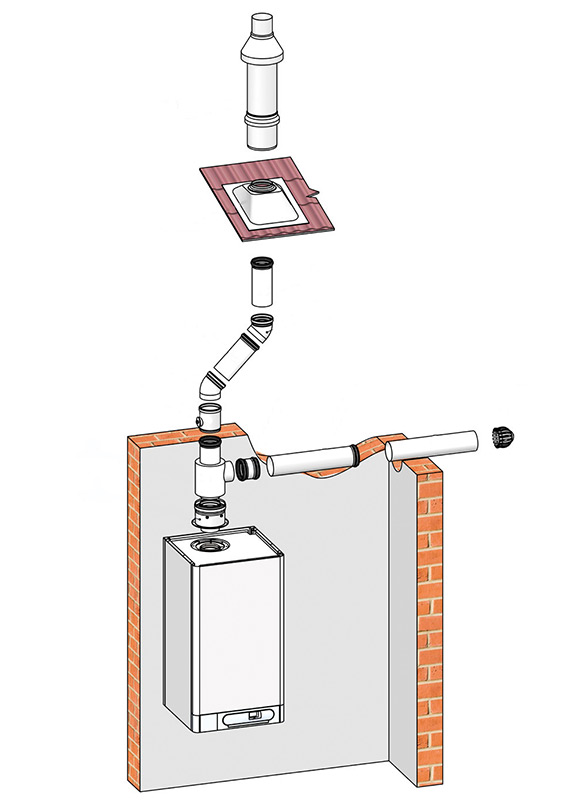

  • Odtahy-spalin-2x110_big.jpg

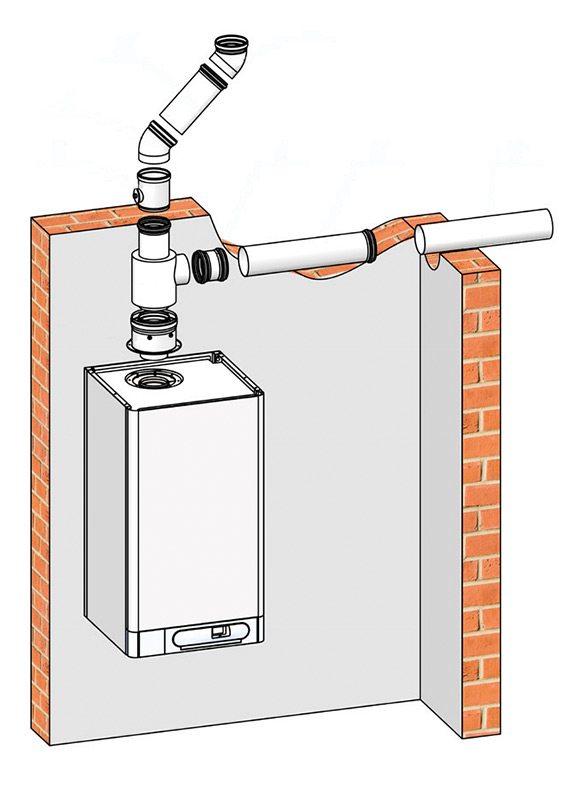

  • Odtahy-spalin-2x110_uvodni-(1).jpg

Приклади встановлення систем димовидалення 2x ø 110 (всмоктування / вихлоп)

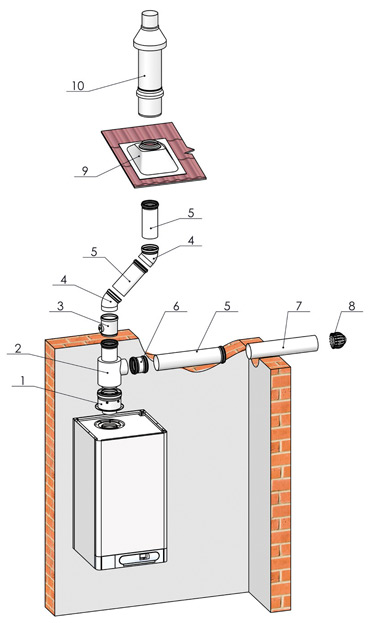

Горизонтальне всмоктування і вертикальне димовидалення

  Назва деталі Артикул №
1 Фланець на котел 43707
2 Роздільник з ø 110/160 мм на 2x ø 110 мм 43712
3 Елемент контрольний T-подібний. ø 110 мм 43719
4 Коліно ø 110, 45° 43716
5 Подовжувач ø 110 мм - 0,5 м
Подовжувач ø 110 мм - 1,0 м		 43722
43721
6 Редукція ø 110 мм, (повітрозабір) 43723
7 Трубка кінцева ø 110 мм (повітрозабір), 0,5 м 43724
8 Захисна сітка (повітрозабір) 43725
9 Прохідний ізолятор даховий 25-45° 43715
10 Димохід даховий вертикальний ø 110/160 мм 43714
  Коліно ø 110, 87° 43717
  Коліно ревізійне ø 110 мм, 87° 43718
  Елемент ø 110 мм із відведенням конденсату 43720
  Труба вихлопна ø 110/160 мм, через стіну 43706

Horizontální a vertikální vedení odtahu spalin 2 x ø 110
