Димовидалення 2x ø 80

Призначення: Конденсаційні котли
Моделі котлів: THERM 14, 18, 24, 25, 35, 49, 65

Макс. довжина каналу відведення (м)

Модель котла Г, В
THERM 14 KDN, KDZN, KDZN 5 11 + 11
THERM 18 KD, KDZ, KDC, KDZ 5 15 + 15
THERM 24 KDN, KDCN, KDZN, KDZN 5 11 + 11
THERM 24 KDNS 11 + 11
THERM 25 KD, KDC, KDZ, KDZ 5 15 + 15
THERM 35 KD, KDC, KDZ, KDZ 5 15 + 15
THERM 49, 65 KD 5 + 5
Система димовидалення: Г - горизонтальнаВ - вертикальна
Скорочення макс. довжини при застосуванні коліна: 90° = 0,75 м; 45° = 0,50 м

У вас є питання? Вам потрібний монтаж?
  • Odtahy-spalin-2x80_horizontalni_bez-popisku.jpg
  • Odtahy-spalin-2x80_vertikalni_bez-popisku.jpg
  • Odtahy-spalin-2x80_vertikalni-2_bez-popisku.jpg

Приклади встановлення систем димовидалення 2x ø 80 (всмоктування / вихлоп)

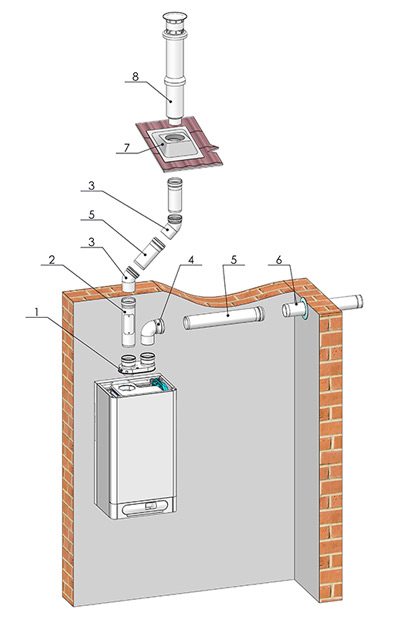

Горизонтальне всмоктування і вертикальне димовидалення

  Назва деталі Артикул №
1 Роздільник з ø 60/100 на 2x ø 80, для 14, 18, 24, 25 a 35 KD... 212109
1 Роздільник з ø 80/125 на 2x ø 80, для 49, 65 KD и 24 KDNS
+ Фланець-редукція з ø 80/105 на ø 80/125 для 49, 65 KD		 27472
27468
2 Елемент із круговим контрольним віконцем ø 80 211511
3 Коліно ø 80, 45° 26142
4 Коліно ø 80, 90° 26143
5 Подовжувач ø 80 - 0,5 m
Подовжувач ø 80 - 1,0 m		 24666
26141
6 Трубка повітрозабору ø 80, 1 м 26435
7 Прохідний ізолятор для даху похилий, отвір ø 125 мм 28014
8 Димохідна труба вертикальна ø 80 (зовнішній ø 125 мм) 211258
9 Коліно ø 80, 90° з контрольним віконцем 212755
10 Труба вихлоп ø 80, 1 м 26144
11 Димохідна головка, ø 80 28167
  Редукція ø 80, (для повітрозабору) 43771
  Подовжувач гнучкий, 1,5 м 26874
  Держак димоходу з коліном 90° 28201
  Центрувальний елемент для димоходу 21961

System odtahu spalin pro kondenzační kotle 2 x Ø 80 - vertikální

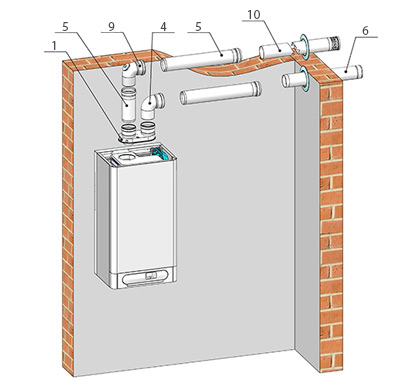

Горизонтальне всмоктування та димовидалення

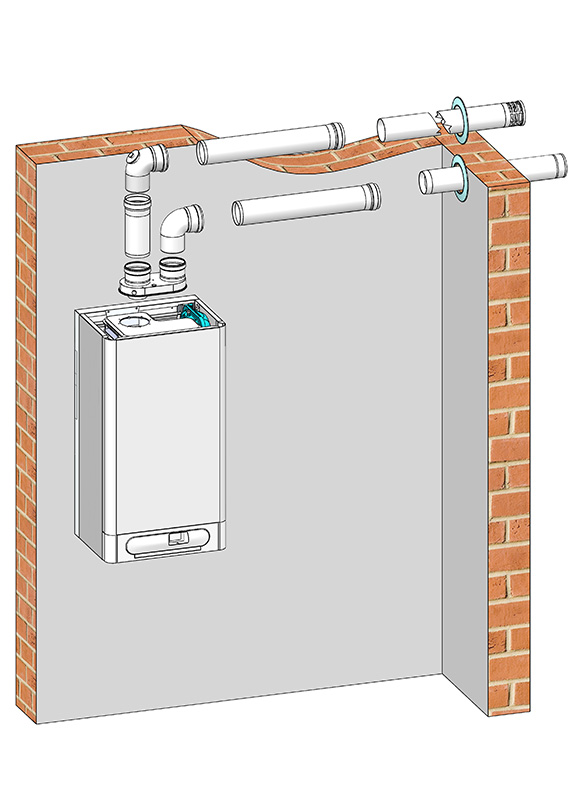

System odtahu spalin pro kondenzační kotle 2 x Ø 80 - horizontální

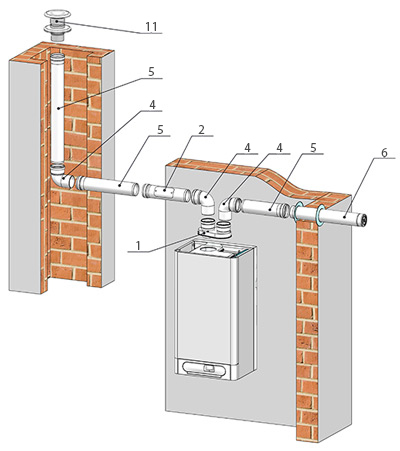

Горизонтальне всмоктування і вертикальне димовидалення

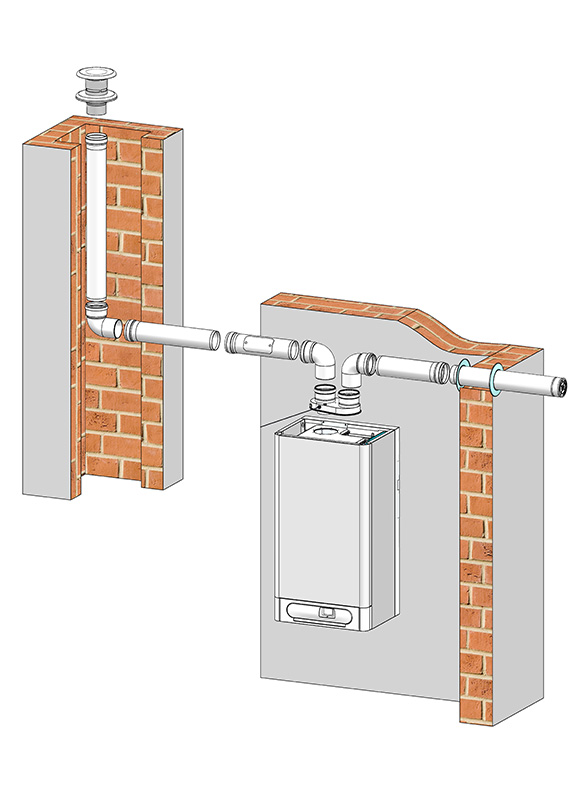

System odtahu spalin pro kondenzační kotle 2 x Ø 80 - vertikální_v2
