Димовидалення ø 60/100

Призначення: Конденсаційні котли
Моделі котлів: THERM 14, 18, 24, 25, 35

Макс. довжина каналу відведення (м)

Модель котла Г В
THERM 14 KDN, KDZN, KDZN 5 6 6
THERM 18 KD, KDZ, KDC, KDZ 5 7 6
THERM 24 KDN, KDCN, KDZN, KDZN 5 6 6
THERM 25 KD, KDC, KDZ, KDZ 5 7 6
THERM 35 KD, KDC, KDZ, KDZ 5 7 6
Система димовидалення: Г - горизонтальнаВ - вертикальна
Скорочення макс. довжини при застосуванні коліна: 90° = 0,75 м; 45° = 0,50 м

Приклади встановлення систем димовидалення ø 60/100

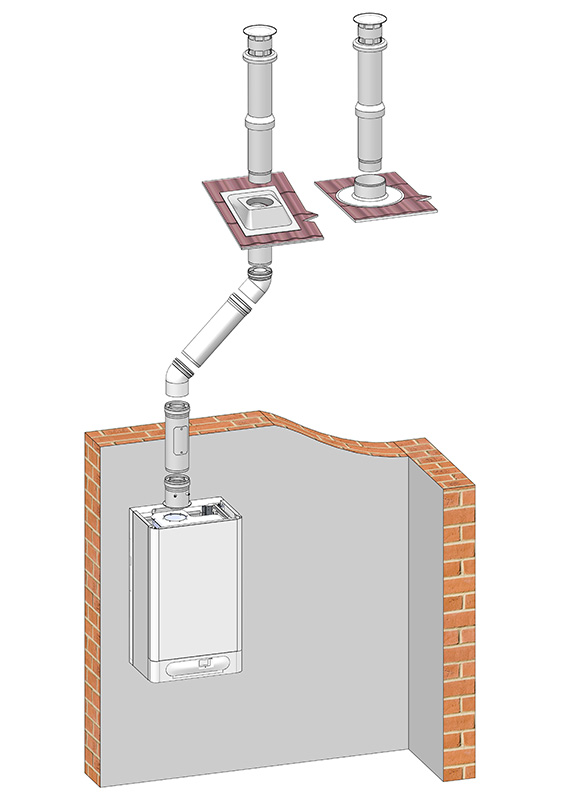

Вертикальна система димовидалення

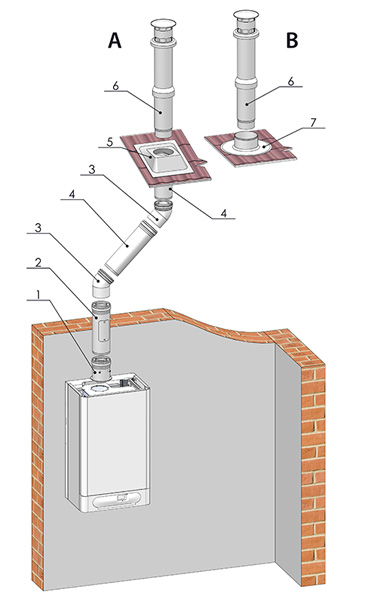

A - встановлення на похилому даху

B - встановлення на плоскому даху

  Назва деталі Артикул №
1 Фланець ø 60/100, вимірювальні місця 24673
2 Елемент із контрольним віконцем ø 60/100 213835
3 Коліно коаксіальне ø 60/100, 45° 26140
4 Подовжувач коаксіальний ø 60/100 - 0,5 м
Подовжувач коаксіальний ø 60/100 - 1,0 м
29596
29597
5 Прохідний ізолятор для даху похилий, отвір ø 125 мм 28014
6 Димохідна труба вертикальна ø 60/100 211253
7 Прохідний ізолятор для даху плоский, отвір ø 125 мм 20363
8 Коліно коаксіальне ø 60/100, 90° з контрольним віконцем 212756
9 Коліно коаксіальне ø 60/100, 90° з фланцем і точками вимірювання 27216
10 Вихлопна труба ø 60/100 горизонтальна 24677
  Коліно коаксіальне ø 60/100, 90° 26653
  Фланець із ø 60/100 на 80 мм димовідвід, повітря-з приміщення 27471

System odtahu spalin pro kondenzační kotle Ø 60/100 - vertikální

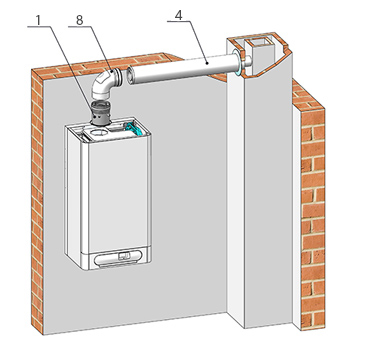

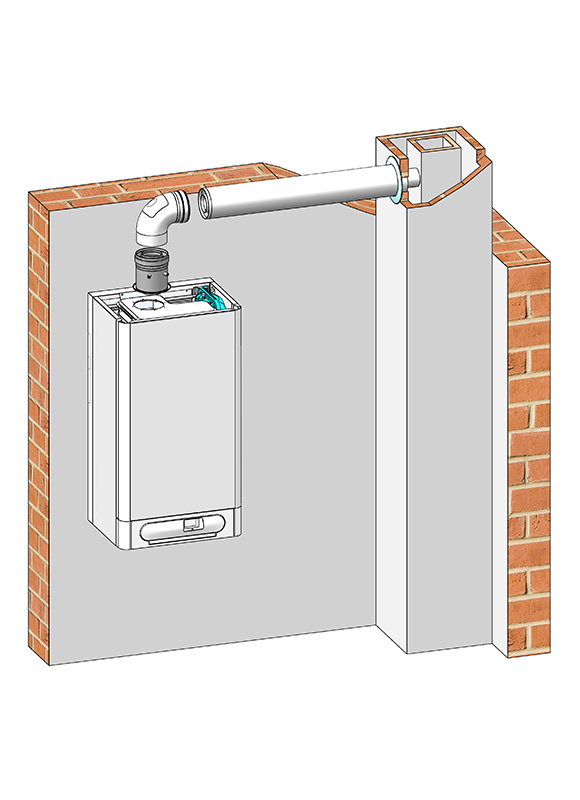

Горизонтальне відведення диму в димохід

System odtahu spalin pro kondenzační kotle Ø 60/100 - horizontální do komína

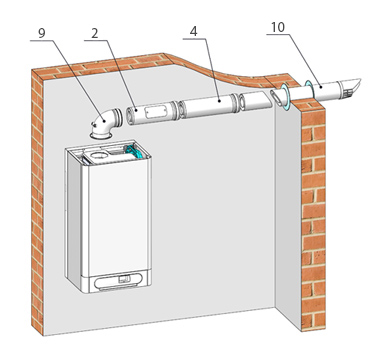

Горизонтальне димовидалення на фасад будівлі

System odtahu spalin pro kondenzační kotle Ø 60/100 - horizontální na fasádu
