Димовидалення ø 80/125

Призначення: Конденсаційні котли
Моделі котлів: THERM 14, 18, 24, 25, 35, 49, 65

Макс. довжина каналу відведення (м)

Модель котла Г В
THERM 14 KDN, KDZN, KDZN 5 11 11
THERM 18 KD, KDZ, KDC, KDZ 5 14 14
THERM 24 KDN, KDCN, KDZN, KDZN 5 11 11
THERM 24 KDNS 11 11
THERM 25 KD, KDC, KDZ, KDZ 5 14 14
THERM 35 KD, KDC, KDZ, KDZ 5 14 14
THERM 49, 65 KD 5 5
Система димовидалення: Г - горизонтальнаВ - вертикальна
Скорочення макс. довжини при застосуванні коліна: 90° = 0,75 м; 45° = 0,50 м

У вас є питання? Вам потрібний монтаж?
  • Odtahy-spalin-80-125_horizontalni_bez-popisku_big.jpg
  • Odtahy-spalin-80-125_vertikalni_bez-popisku_big.jpg

Приклади встановлення систем димовидалення ø 80/125

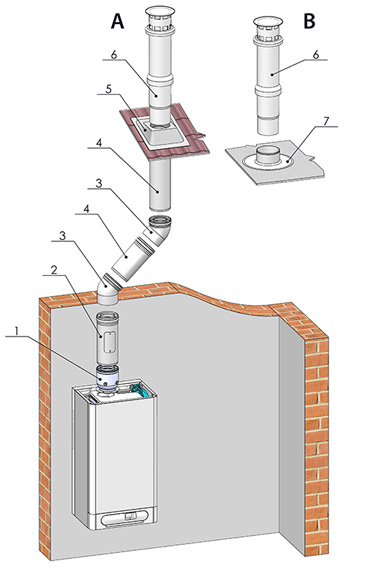

Вертикальна система димовидалення

A - встановлення на похилому даху

B - встановлення на плоскому даху

  Назва деталі Артикул №
1 Фланець-редукція з ø 60/100 на ø 80/125 з вимірювальними місцями, для 14, 18, 24, 25 і 35 KD... 24678
1 Фланець-редукція з ø 80/105 на ø 80/125 з вимірювальними місцями, для 49, 65 KD 27468
2 Елемент із контрольним віконцем ø 80/125 211265
3 Коліно коаксіальне ø 80/125, 45° 26432
4 Подовжувач коаксіальний ø 80/125 - 0,5 м
Подовжувач коаксіальний ø 80/125 - 1,0 м		 24675
27004
5 Прохідний ізолятор для даху похилий, отвір ø 125 мм 28014
6 Димохідна труба вертикальна ø 80/125 211255
7 Прохідний ізолятор для даху плоский, отвір ø 125 мм 20363
8 Коліно коаксіальне ø 80/125, 90° з контрольним віконцем 27648
9 Труба повітрозабір-вихлоп ø 80/125, 1 м 27003
  Коліно коаксіальне ø 80/125, 90° 24676

System odtahu spalin pro kondenzační kotle Ø 80/125 - vertikální

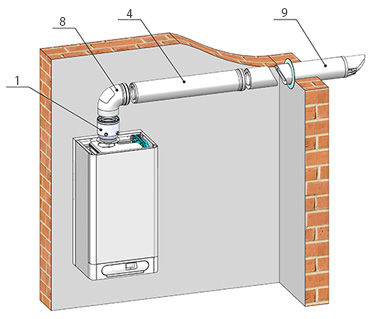

Горизонтальне димовидалення на фасад будівлі

System odtahu spalin pro kondenzační kotle Ø 80/125 - horizontální na fasádu
