Для забезпечення комунікації між різними регуляторами і системами управління з котлами THERMONA, ми розробили власний каскадний регулятор THERM TKR, який обробляє сигнал або інформацію від вищого за рівнем регулятора і передає потрібні дані кожному котлу в каскаді. Регулятор використовується не тільки у вигляді посередника між котлами та регулятором, що стоїть вище, - THERM VPT, PT 59 X або іншим, а й також для самостійного регулювання температури теплоносія на виході з каскаду за зовнішньою або за постійною температурою. Параметри для роботи регулятора налаштовуються за допомогою сенсорного дисплея.
THERM TKR також значно спрощує діагностику котлів у каскаді, відображаючи на екрані стан кожного котла в каскаді на меню, яке перемикається. У разі виникнення несправності передає сигнал про несправність регулятору, що стоїть вище.

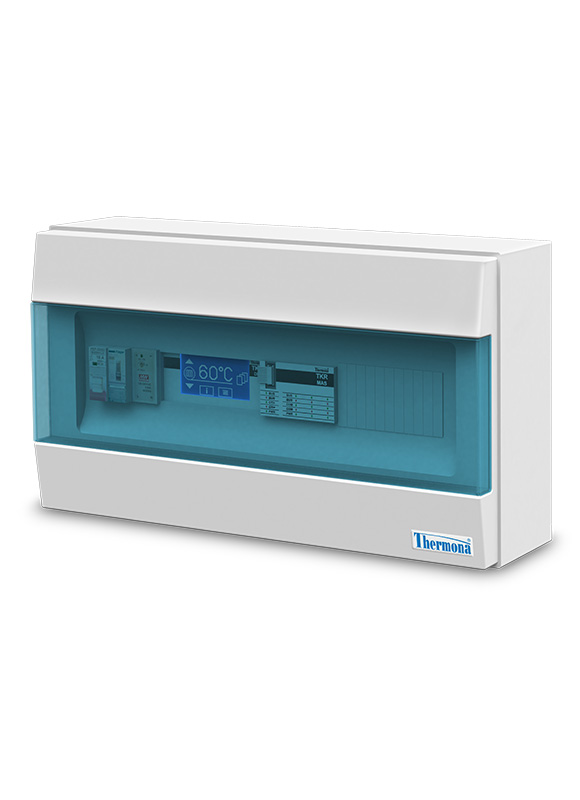

Каскадний регулятор TKR MAS/3, вбудований у монтажну коробку, передбачений для встановлення на стіну поруч із котлами. Розмір коробки дає змогу встановити до 5-ти модулів TKR SOT і таким чином збільшити кількість керованих котлів у каскаді до 8-ми (або до 7-ми з блоком сигналізації TKR REP).
Комплект, готовий до монтажу на стіну, містить у собі:

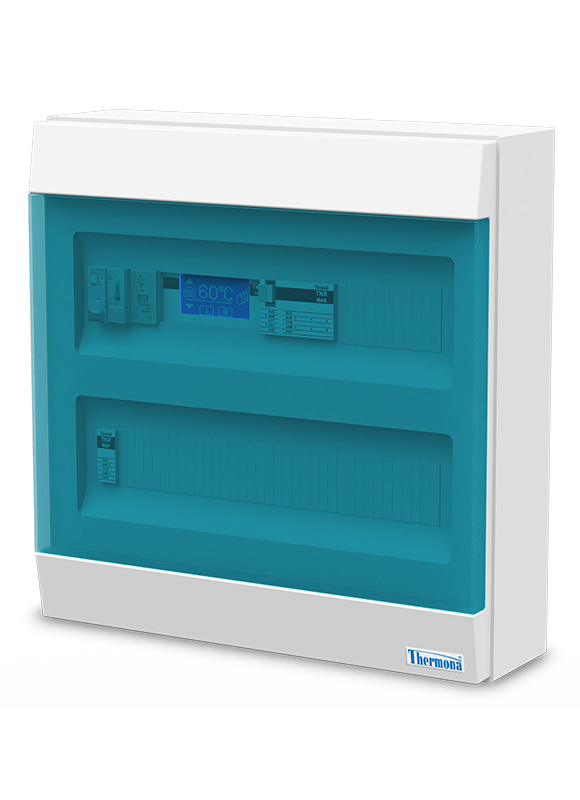

Каскадний регулятор TKR MAS/3, вбудований у монтажну коробку, передбачений для встановлення на стіну поруч із котлами. Розмір коробки дає змогу встановити до 21-го модуля TKR SOT і таким чином збільшити кількість керованих котлів у каскаді до 24-х (блок сигналізації TKR REP входить до комплекту TKR BOX II).
Каскадний регулятор TKR MAS/3, вбудований у монтажну коробку, передбачений для встановлення на стіну поруч із котлами. Розмір коробки дає змогу встановити до 29-ти модулів TKR SOT і в такий спосіб збільшити кількість керованих котлів у каскаді до 32-х (2 блоки TKR REP для сигналізації несправностей і сигналізації роботи входять до комплекту TKR BOX III).

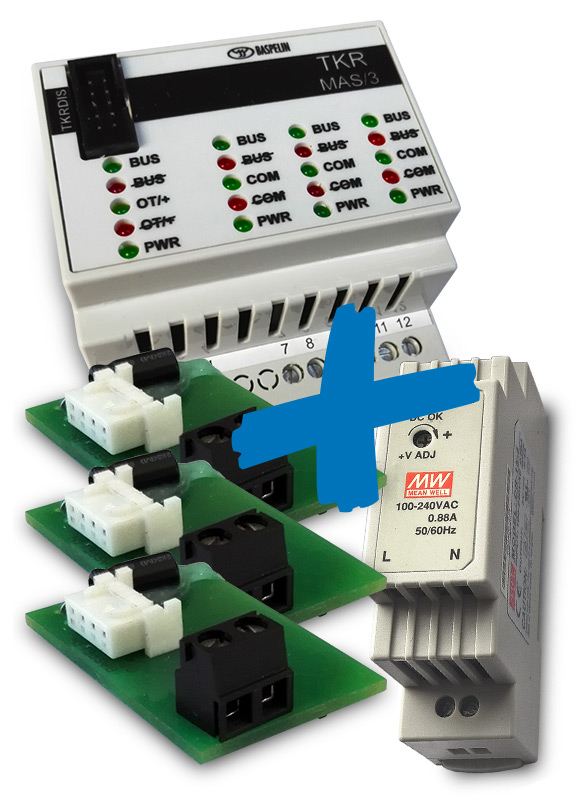

Комплект регулятора TKR MAS/3, готовий до встановлення в щит на DIN-рейку, містить усі основні компоненти для регулювання каскаду з 3-х котлів:

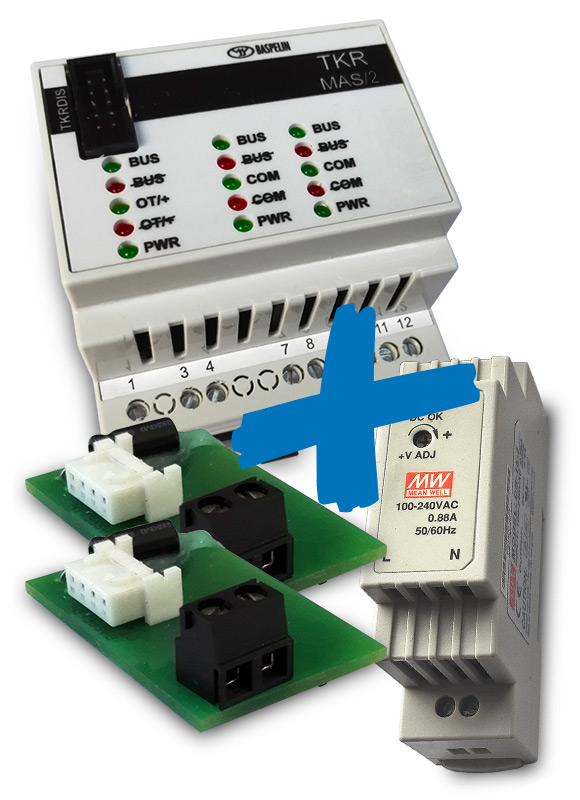

Комплект регулятора TKR MAS/2, готовий до встановлення в щит на DIN-рейку, містить усі основні компоненти для регулювання каскаду з 2-х котлів:
Блок регулятора TKR MAS/3 самостійно керує 3-ма котлами в каскаді, для розширення на макс. 32 котли використовуються модулі розширення. Працює або самостійно за зовнішньою, або постійною температурою, або за керуванням регулятора, що стоїть вище, за комунікацією ОТ+, або сигналом 0 - 10В. Живлення блоку 5В, встановлення на DIN-рейку, ширина 4 модулі.
Блок регулятора TKR MAS/2 самостійно керує 2-ма котлами в каскаді, для розширення на макс. 32 котли використовуються модулі розширення. Працює або самостійно за зовнішньою, або постійною температурою, або за керуванням регулятора, що стоїть вище, за комунікацією ОТ+, або сигналом 0 - 10В. Живлення блоку 5В, встановлення на DIN-рейку, ширина 4 модулі.
Модуль розширення - застосовується для під'єднання подальшого котла до регулятора TKR MAS/2 або TKR MAS/3, встановлюється на DIN-рейку, ширина 1 модуль, з'єднання з регулятором (живлення і комунікація) передбачене шиною TKR BUS, що вбудована в DIN-рейку.
Дисплей для налаштування додаткових функцій, відображення стану регулятора і параметрів усіх котлів, під'єднаних до каскаду, для налаштування можна застосувати REK GTP-S - сервісний дисплей для налаштування електрокотлів THERMONA (після його вимкнення регулятор працюватиме за останніми налаштуваннями, що були зроблені на дисплеї до його вимкнення).
Джерело живлення 230 В/5 В, 2,4 А - для живлення каскадного регулятора TKR, підходить для каскаду від 2-х до 32-х котлів.
Блок сигналізації несправності будь-якого котла в каскаді та сигналізації аварії всіх котлів у каскаді або сигналізації ввімкнення будь-якого котла і насоса опалювальної системи.
Шина для швидкого і простого з'єднання регулятора TKR MAS з модулями розширення TKR SOT, і сигналізації TKR REP (за одного додаткового модуля можна з'єднати перемичками з дротів).
Плата з роз'ємом для під'єднання котлів типоряду "КОМФОРТ" і конденсаційних котлів до каскадного регулятора TKR MAS/2, або TKR MAS/3, або модуля розширення TKR SOT.
Датчик температури з кабелем розміщений на виході з анулоїда і є найнеобхіднішим для роботи каскадного регулятора.
Застосовує сервісний фахівець для налаштування каскадного регулятора на час пуско-налагодження та сервісного обслуговування (у разі не встановленого дисплея TKR DIS).
Датчик зовнішньої температури для регулювання за зовнішньою температурою - еквітермне регулювання.
