Димовидалення ø 80/125

Призначення: Класичні турбокотли
Моделі котлів: THERM 14, 20, 23, 28, 32 T, 43, 50 FT.A

Макс. довжина каналу котлів у виконанні «TURBO» (м)

Модель котла Г В
THERM PRO 14 TX.A, TXZ.A, TKX.A 12 12
THERM 14 10/18, 12/18, 14/18 TCLN.A 6 6
THERM 20 TLX.A, TCX.A, TLXZ.A, TLXZ.A 5, TLXZE.A 5 12 12
THERM 23, 28, 32, 16/23, 18/23 TCLN 10 10
THERM 28 TLX.A, TCX.A, TLXZ.A, TLXZ.A 5, TLXZ10.A, TLXZE 5.A 12 12
THERM DUO 43, 50 FT.A 3 2,7
Система димовидалення: Г - горизонтальнаВ - вертикальна
Скорочення макс. довжини в разі застосування коліна: 90° = 0,75 м; 45° = 0,50 м

У вас є питання? Вам потрібний монтаж?
  • Turbo_80-125_horizontal_big.jpg
  • Turbo_80-125_vertikal_big.jpg

Приклади встановлення систем димовидалення ø 80/125

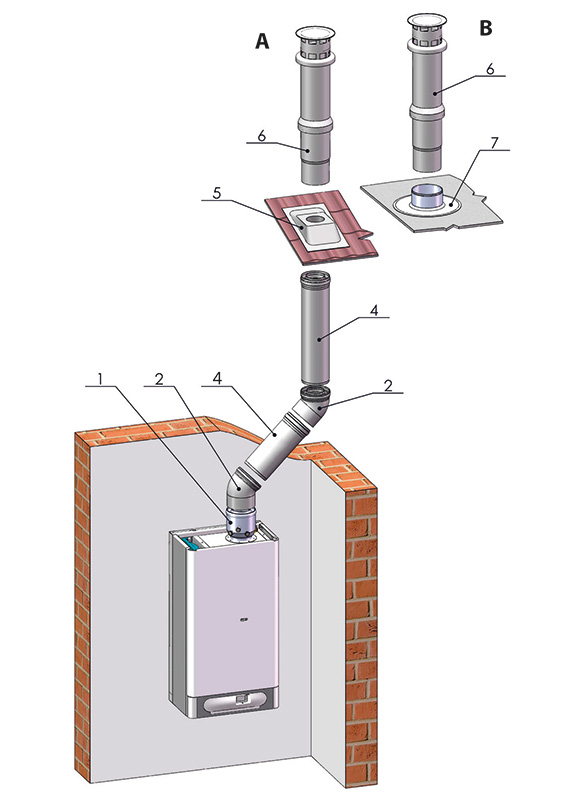

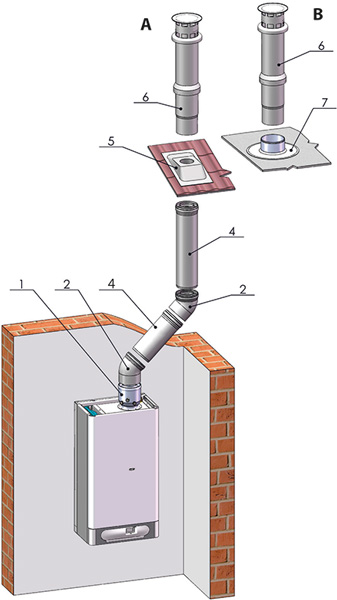

Вертикальна система димовидалення

A - встановлення на похилому даху

B - встановлення на плоскому даху

  Назва деталі Артикул №
1 Фланець - перехідник з ø 60/100 на ø 80/125 зі змін. місцями та відведенням конденсату 26006
2 Коліно коаксіальне ø 80/125, 45° 26007
3 Коліно коаксіальне ø 80/125, 90° 25583
4 Труба подовження ø 80/125 - 0,5 м
Труба подовження ø 80/125 - 1,0 м		 27002
21698
5 Прохідний ізолятор для даху похилий, отвір ø 125 мм 28014
6 Вихлопна труба вертикальна ø 80/125 211795
7 Прохідний ізолятор для даху рівний, отвір ø 125 мм 20363
8 Труба повітрозабір - вихлоп ø 80/125, 1 м 25585
  Ніпель для відведення конд. ø 80/125, вертикальний 26010
  Ніпель для відведення конд. ø 80/125, горизонтальний 26008

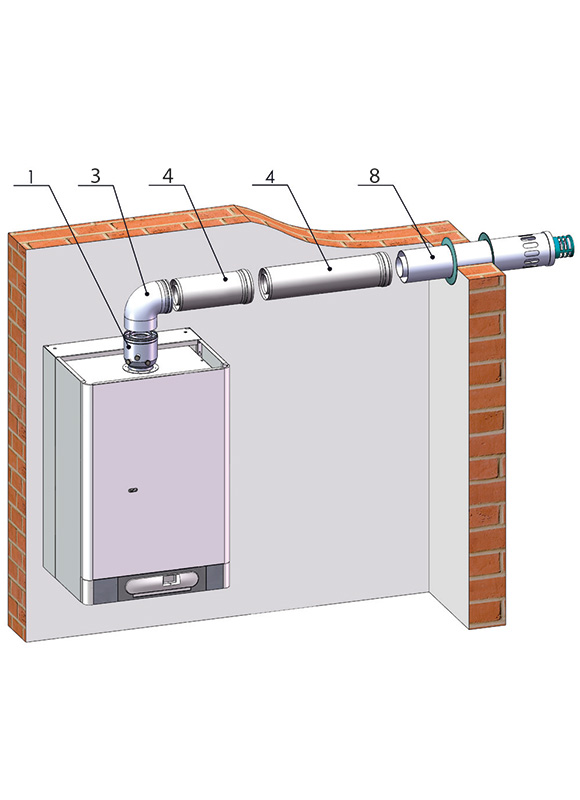

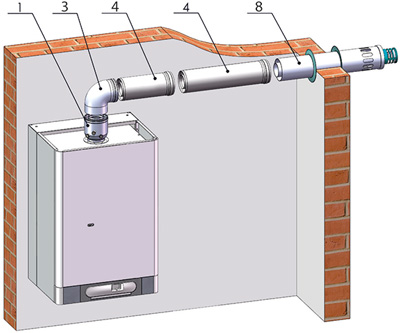

Горизонтальне димовидалення на фасад будівлі
