Головна
Аксесуари
Відведення димових газів
Конденсаційні котли
Гнучка система витяжки FLEX ø 80
Гнучка система витяжки FLEX ø 80
Призначення:
Конденсаційні котли
Моделі котлів:
THERM 14, 18, 24, 25, 35, 49, 65
Макс. довжина каналу відведення
(м)
Модель котла
Г, В
THERM 14 KDN, KDZN, KDZN 5
11 + 11
THERM 18 KD, KDZ, KDC, KDZ 5
15 + 15
THERM 24 KDN, KDCN, KDZN, KDZN 5
11 + 11
THERM 24 KDNS
11 + 11
THERM 25 KD, KDC, KDZ, KDZ 5
15 + 15
THERM 35 KD, KDC, KDZ, KDZ 5
15 + 15
THERM 49, 65 KD
5 + 5
Система димовидалення:
Г
- горизонтальна
В
- вертикальна
Скорочення макс. довжини при застосуванні коліна: 90° = 0,75 м; 45° = 0,50 м
У вас є питання?
Вам потрібний монтаж?
Технічні дані
Завантаження
Технічні дані
Приклади монтажу витяжної системи FLEX ø 80

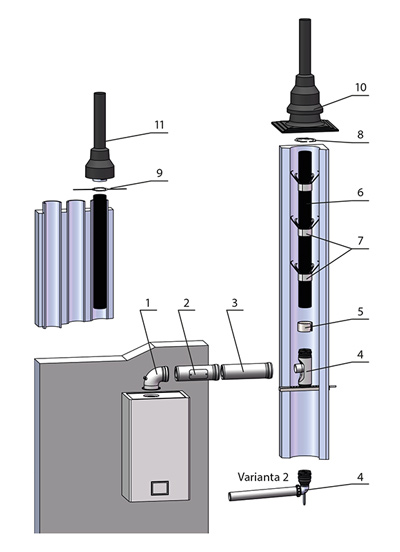

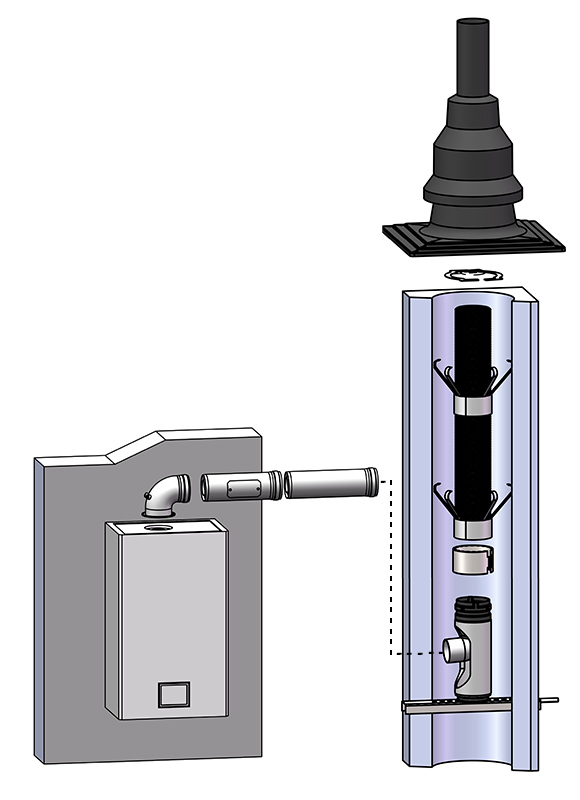

Початкова система наведення ø 60/100
Назва деталі
Артикул №
1
Коліно ø 60/100, 90° з фланцем і точками вимірювання
27216
2
Ніпель з оглядовим отвором ø 60/100
213835
3
Подовжувач коаксіальний ø 60/100 - 0,5 м
Подовжувач коаксіальний ø 60/100 - 1,0 м
29596
29597
4
Варіант 1: Коліно FLEX - 87° з анкерним кріпленням DN60/80
Варіант 2: Коліно FLEX - 87° з анкерним кріпленням DN60/80
43877
43879
5
FLEX - кріпильна втулка DN80
43881
6
FLEX - стійка до ультрафіолету чорна труба DN80 - 15,0 м
FLEX - стійка до ультрафіолету чорна труба DN80 - 30,0 м
43873
43874
7
Розпірна втулка DN80
43871
8
FLEX - кріпильний хомут DN80
43882
9
FLEX - анкерний хомут DN80
43883
10
FLEX - чорний пластиковий оголовок для димоходу DN80 - комплект (включаючи фіксуючий хомут 43882)
43884
11
FLEX - багатопрохідне закінчення димоходу чорне DN80 - комплект (вкл. анкерний хомут 43883)
43885
12
Перехідний фланець з ø 60/100 на ø 80/125 з точками вимірювання, для 14, 18, 24, 25 і 35 KD...
24678
13
Коліно ø 80/125, 90° з оглядовим отвором
27648
14
Подовжувач коаксіальний ø 80/125 - 0,5 м
Подовжувач коаксіальний ø 80/125 - 1,0 м
24675
27004
15
Варіант 1: Коліно FLEX - 87° з анкерним кріпленням DN80
Варіант 2: Коліно FLEX - 87° зі вставкою DN80
43876
43878

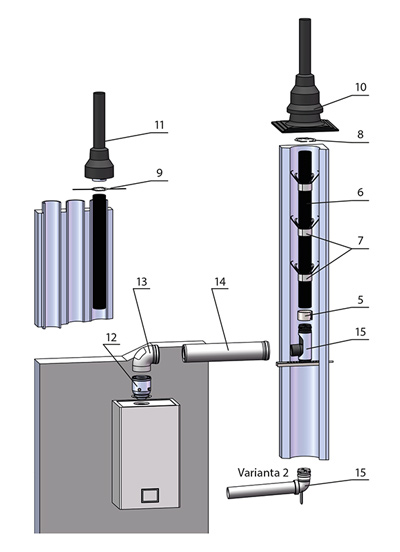

Початкова система напрямних ø 80/125

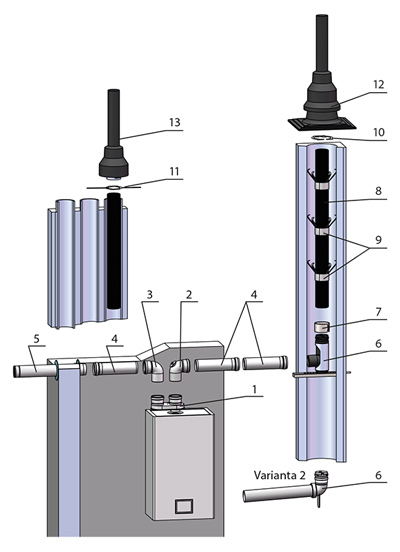

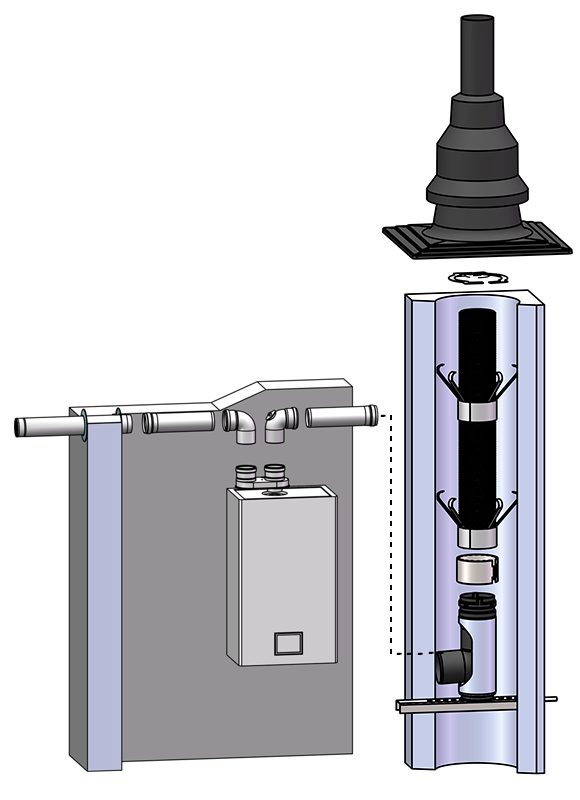

Система ввідних ліній 2 x ø 80
Назва деталі
Артикул №
1
Колектор з ø 60/100 на 2x ø 80, для 14, 18, 24, 25 і 35 KD...
212109
212110 *
2
Коліно ø 80, 90° з оглядовим отвором
212755
3
Коліно ø 80, 90°
26143
4
Подовжувач ø 80 - 0,5 м
24666
5
Всмоктувальна труба ø 80 - 1,0 м
26435
6
Варіант 1: Коліно FLEX - 87° з анкерним кріпленням DN80
Варіант 1: Коліно FLEX - 87° з анкерним кріпленням, зменшене DN80/100
Варіант 2: Коліно FLEX - 87° зі вставкою DN80
43876
43889
43878
7
FLEX - кріпильна втулка DN80
FLEX - з'єднувальна муфта DN100
43881
43892
8
FLEX - чорна труба, стійка до ультрафіолету DN80 - 15,0 м
FLEX - чорна труба, стійка до ультрафіолету. DN80 - 30,0 м
FLEX - чорна труба, стійка до ультрафіолетового випромінювання. DN100 - 15,0 м
FLEX - чорна труба, стійка до ультрафіолету. DN100 - 30,0 м
43873
43874
43886
43887
9
Розпірка DN80
Дистанційна втулка DN110
43871
43872
10
FLEX - фіксуючий затискач DN80
FLEX - фіксуючий затискач DN100
43882
43893
11
FLEX - анкерний хомут DN80
FLEX - анкерний затискач DN100
43883
43894
12
FLEX - пластиковий оголовок димоходу чорний DN80 - комплект (включаючи фіксуючий хомут 43882)
FLEX - пластиковий оголовок димоходу чорний DN100 - комплект (вкл. фіксуючий хомут 43893)
43884
73895
13
FLEX - мультивент оголовок димоходу чорний DN80 - комплект (вкл. кріпильний хомут 43883)
FLEX - Заглушка для багатовент. димоходу чорна DN100 - комплект (вкл. анкерний затискач 43894)
43885
43896
FLEX - перехідник FLEX/фіксований DN100/110
43888
FLEX - коліно 87° з анкерним кріпленням, зменшене DN110/100
43890
FLEX - ущільнення DN100
43891
* Необхідний колектор 2x ø 80 для котлів THERM 24 KDNS

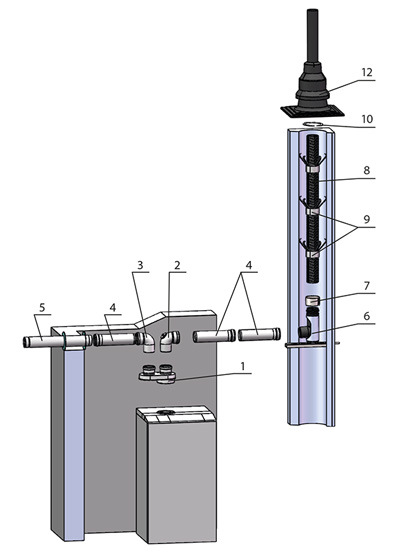

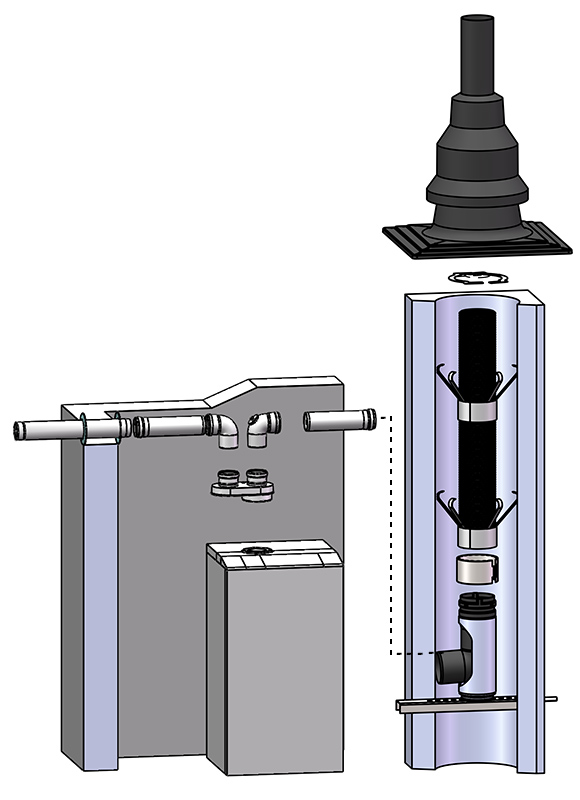

Система ввідних ліній 2 x ø 80 для THERM 24 KDNS
